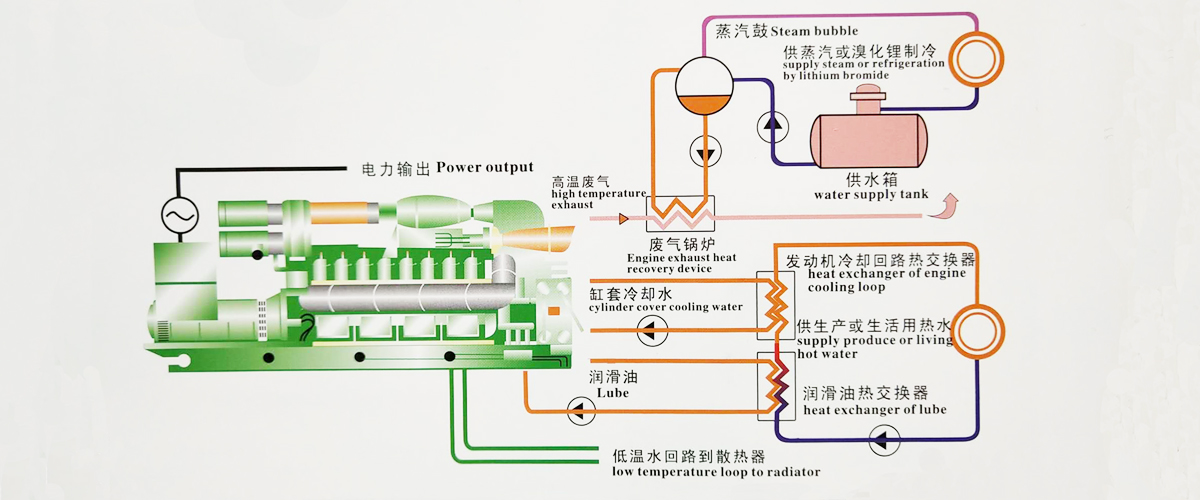

电-热-冷三联供

我公司生产的煤层气(高、中、低浓度瓦斯气)、天然气、液化石油气、石油伴生气(包括采油厂火炬气、炼化厂工艺余气)沼气、焦化气、秸秆气、发生炉煤气、高炉气(包括炼铁高炉、炼钢转炉气以及磷肥厂的一氧化碳气等)9种可燃气源的燃气发电机组产品，由于品种规格较多，不便将所有数据均列入参数表中，其中仅列入天然气、沼气、桔秆气三种有代表性的燃气发电机组参数,为方便用户选型，特作如下说明：

选择燃料气源，分析气源成份及确认气源物理状态参数

用户在选择燃气发电机组前，应根据当地资源状况选择合适的燃料气源。然后，对燃料气源进行成份分析并计算燃气的热值测定燃气的相关物理状态参数及环境状态参数，如燃气成份、流量、压力、温度、相对湿度、杂质含量(包括液体含量、固体颗粒含量及直径,硫、苯、酚、焦油等含量)、环境年平均温度、最高温度、最低温度、海拔高度等。

燃气低热值计算公式如下：

Hu=Ci×Hui/1000

C1×Hu1=CH4×358.48

C2×Hu2=C2H6×642.93

C3×Hu3=C3H8×930.93

C4×Hu4=C4H10×1126.58

C5×Hu5=C5H12×1564.35

C6×Hu6=CO×126.24

C7×Hu7=H2×10

Ci-燃气成分的体积百分比例如，CH4成分为97%，计算时Ci=97

Hui-燃气成分的低热值单位为kJ/Nm³ 例如，CH4的Hui=358.48kJ/Nm³

Hu-燃气总的低热值单位为MJ/Nm³

根据燃气地热值及燃气气量，估算机组功率或根据燃气低热值及所需功率估算燃气耗气量：

N=Hu×Q/hc 或 Q=hc×N/Hu

Hu-燃气低热值单位MJ/Nm³

Q-燃气消耗量单位Nm³/h

hc-燃气机组热耗率单位MJ/kW · h 一般估算取热耗率hc=12MJ/kW · h

N-燃气机组额定功率单位kW

各种气源消耗气量简单粗略估算数据

为便于用户在选型之初的粗略估算，现将每发1度电（即1kWh）各种气源的耗气量如下：

天然气（CH4 98%、C3H8 0.3%、C4H10 0.3%、C5H12 0.4%） 0.32立方米/1度电m³/1kWh

液化石油气（C3H8 100%） 0.13立方米/1度电m³/1kWh

焦化气（CH4 23.4%、CO 8.6%、H2 59.2%）燃气 0.74立方米/1度电m³/1kWh

高浓度（CH4 96%）瓦斯气 0.32立方米/1度电m³/1kWh

中浓度（CH4 30%）瓦斯气 1.02立方米/1度电m³/1kWh

低浓度（CH4 5%）瓦斯气 6.11立方米/1度电m³/1kWh

煤气化（CH4 1.8%、CO 30.4%、H4 8.4%）燃气 2.17立方米/1度电m³/1kWh

养猪场（CH4 62%）沼气 0.5立方米/1度电m³/1kWh

生物质秸秆气化（CH4 2%、CO 20%、H2 9%）燃气 2.5立方米/1度电m³/1kWh

生物质秸秆炭化（CH4 1.12%、CO 6.6%、H2 11.8%）燃气 4.66立方米/1度电m³/1kWh

高炉煤气（CO 33%） 2.81立方米/1度电m³/1kWh

石油伴生气（CH4 80%、C2H6 7.4%、C3H8 3.8%、C4H10 2.3%、C5H12 2.4%） 0.27立方米/1度电m³/1kWh

气源简介

A、沼气发电机组是以沼气为燃料的发电机组。沼气的主要可燃成份为甲烷CH4，甲烷浓度一般为40％～65％，沼气是生物质经厌氧发酵产生的，其主要原料为：牲畜粪便、垃圾、污水、植物、动物脂肪和蛋白等有机物。沼气发电机组主要用于养殖场、垃圾填埋场、污水处理厂、食品厂、酒厂、发酵厂、柠檬酸厂和造纸厂等企业。

B、石油伴生气发电机组是以石油伴生气为燃料的发电机组。石油伴生气的主要可燃成份为CH4、C2H6、C3H8、C4H10等，以甲烷CH4为主要成份，其含量一般在80％左右，石油伴生气产自油井，因此，石油伴生气发电机组主要用于有石油伴生气的油田。

C、天然气发电机组是以天然气为燃料的发电机组。天然气的主要可燃成份为甲烷CH4，甲烷浓度一般为70％～97％，天然气主要产自天然气井或石油伴生气经过轻烃回收后的工艺尾气。天然气发电机组主要用于有天然气资源的气田、轻烃回收企业及天然气管线沿途可获得天然气使用权的企业。

天然气发电机组

D、瓦斯气发电机组是以瓦斯气为燃料的发电机组。瓦斯气的主要成份为甲烷CH4，瓦斯气源于煤田，一般有两种获取方式，一是地面钻采，二是煤矿坑道抽排。地面钻采的瓦斯气其中甲烷含量较高，一般CH4含量为60％～95％，也称之为煤层气；煤矿坑道抽排的瓦斯气其中甲烷含量较低，主要是甲烷与空气的混合物，CH4含量一般为5％～50％；瓦斯气发电机组主要用于大、中、小型煤矿和煤气田。

煤矿瓦斯气发电机组

E、液化石油气发电机组是以液化石油气为燃料的发电机组。液化石油气的主要成份为丙烷C3H8和丁烷C4H10，液化石油气主要产自轻烃回收企业，由于液化石油气便于储运，因此，液化石油气发电机组可广泛地用于气源价格较便宜的地区。

F、发生炉煤气发电机组是以发生炉煤气为燃料的发电机组。发生炉煤气是炭和水蒸气在少氧的炉膛中经氧化还原反应所得，发生炉煤气的主要可燃成份为CO、H2，另外有少量的甲烷CH4等，其中CO含量一般在25％～35％左右，H2含量一般在6％～10％左右，CH4含量一般在2％～6％左右，CnHm含量一般在0.5％～3％左右，一般在发生炉煤气中含有大量的硫、苯、奈、焦油、水份和一定的灰份，硫、苯、奈、焦油、水份和灰份对燃气发动机运行极为不利，发生炉煤气进入燃气发电机组前，必须进行预处理。

G、秸秆气发电机组是以秸秆气为燃料的发电机组。秸秆气是由秸秆、稻壳、木削、灌木、果壳等生物质在发生炉中，经氧化还原反应所得，秸秆气的主要可燃成份为CO、H2，另外有少量的甲烷CH4等，其中CO含量一般在10％～18％左右，H2含量一般在3％～9％左右，CH4含量一般在1.5％～2.1％左右，CnHm含量一般在0.2％～0.6％左右，一般在秸秆气中含有大量的焦油、水份和一定的灰份，焦油、水份和灰份对燃气发动机运行极为不利，秸秆气进入燃气发电机组前，必须进行严格的预处理。

JB/T9583.1 《气体燃料发电机组通用技术条件》

GB2820 《工频柴油机发电机组通用技术条件》

IEC34-I 《旋转电机标准》

GB/T6072 《往复式内燃机性能》

IEC 60079 《爆炸性气体环境用气设备》

JB/T812 《交流移动电站用控制屏通用技术条件》

GB 50054 《低压配电装置及线路设计规范》

GBJ65 《工业与民用电力装置的接地设计规范》

JB8890 《往复式内燃机安全要求》

GB4556 《往复式内燃机防火》

AQ 1075-2009 《煤矿低浓度瓦斯往复式内燃机驱动的交流发电机组通用技术条件》

森海发电机组控制单元，可实现对转速、功率、电压、电流、功率因素、频率、油压、水温、油温等参数显示，实现油压低、超速报警停机，水温高预报警停机的自动控制及机组并机功能。并与主控PLC单元通过RS485进行数据通讯。
